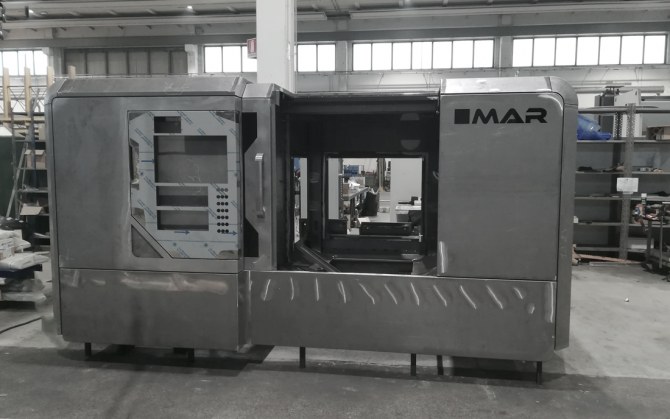

Für Mar S.r.l. haben wir den Prototyp des Gehäuses für eine Rundschleifmaschine hergestellt.

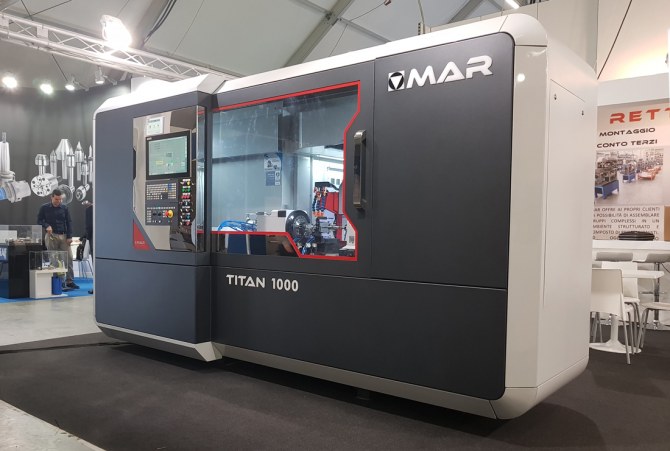

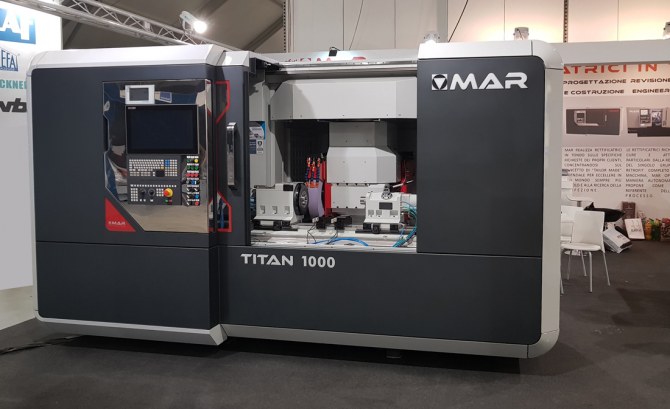

Das Produkt wurde auf der Mecspe 2018, der Referenzmesse für die Industrie von Fertigungs- und Werkzeugmaschinen vorgestellt.


Abmessungen
3.9(B)x2.1(H)x2.3(T)M
Jahr
2018
Materialien
Karbonstahl, Polycarbonat, Verbundsicherheitsglas

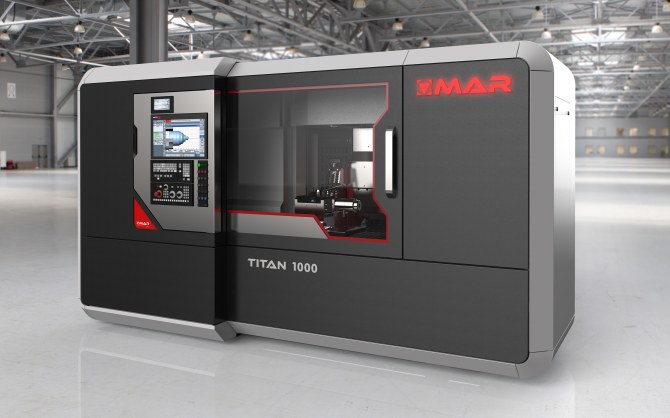

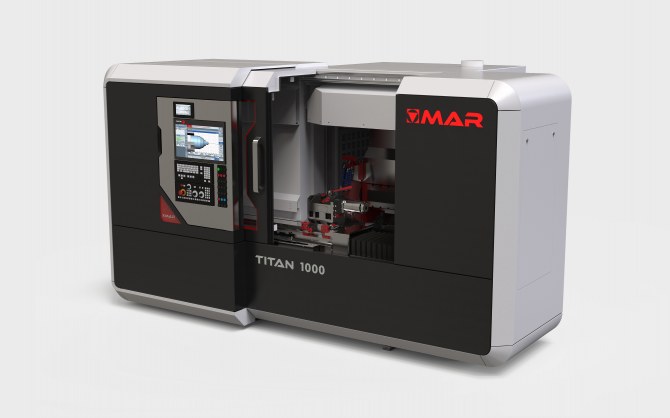

Titan 1000 ist eine Rundschleifmaschine für den Außen- und Innenbereich, die mit einem automatischen Lade- und Maßkontrollsystem kombiniert werden kann.
Grundgestell ist aus Naturgranit für maximale thermische Stabilität; die Technologie kann mechanische Elemente unter Einhaltung strikter Maßtoleranzen herstellen.

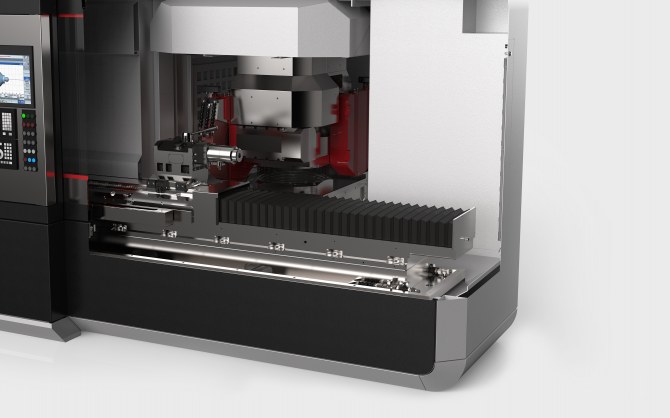

Schutz und Eindämmung von Kühlflüssigkeiten

In diesem Projekt stehen Industriedesign und mechanische Konstruktionslösungen im ständigen Dialog, um einen effizienten Schutz für den Bediener zu verwirklichen.


Für Titan 1000 wurde daher ein innovatives und attraktives industrielles Gehäusedesign entworfen, das die Energie der Hersteller verkörpern und die Zuverlässigkeit der Marke darstellen sollte.

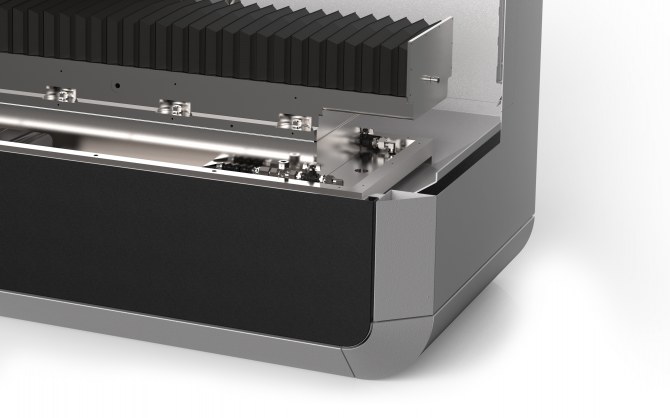

    Das technische Team hat spezielle Dichtungslabyrinthe und Rutschen entwickelt, die die Arbeitsflüssigkeiten in die Basis des Sockels leiten und ein Entweichen verhindern.


    Concept Industrial Design

    Der Kunde wollte mit der Tradition brechen und seine Schleifmaschinen durch eine erneuerte Ästhetik auf dem Markt hervorheben. Aus diesem Grund haben wir das Design des Gehäuses (des auf der Mecspe 2018 vorgestellten Prototyps realisiert, das unsere Fähigkeiten im Industriedesign zum Ausdruck bringt.


      Die Ästhetik wurde bis ins Detail entwickelt. Formen, Materialien, Farben, Grafiken, Oberflächen: all das sind Designtechniken, die präzise auf die Funktion der Eindämmung von Bearbeitungsflüssigkeiten und der Projektion von Spänen oder Bruchstücken von Werkzeugen abgestimmt sind.


        Sorgfältige Oberflächenbehandlung

        Die Nano-Oberflächenbehandlung in Pai-Kor, die den Glanz und die Sauberkeit des Edelstahlblechs bewahrt, hat es ermöglicht, dieses neue Material im Rahmen von Industriemaschinen für das Bedienpult zu verwenden.

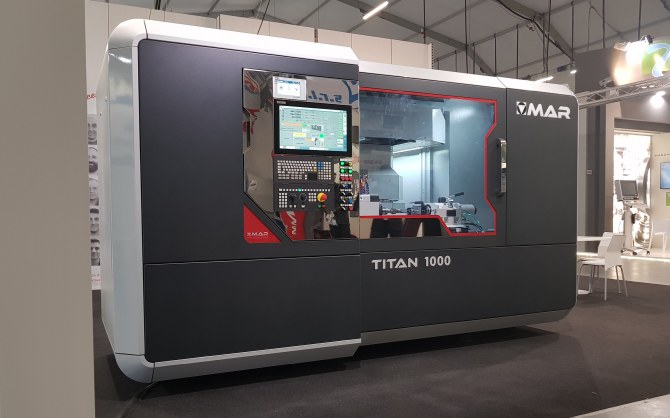

          Bedienpult

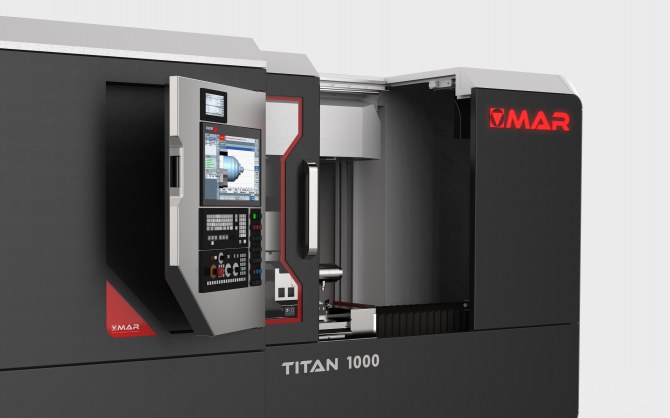

          Die Bedienkonsole ist dank eines Scharniers, das speziell für die Anpassung an die kleinen verfügbaren Volumen entwickelt wurde, drehbar. Das Layout wurde entwickelt, indem Bildschirme, Tastaturen und Knöpfe nach ergonomischen Kriterien in Verbindung mit der Logik der Benutzung positioniert wurden. Aus rostfreiem Stahl hergestellt, um seinen unverwechselbaren Charakter zu unterstreichen.

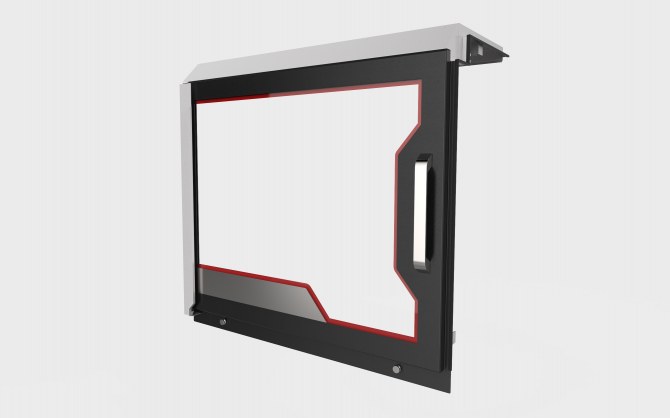

            Schiebezugangstüren

            Eine Reihe von Blechlabyrinthen und Gummidichtungen ermöglichen die Abdichtung von Wasser und Metallbearbeitungsflüssigkeiten.



            Ein transparentes Polycarbonatelement ermöglicht die Sicht nach innen und schützt den Bediener.

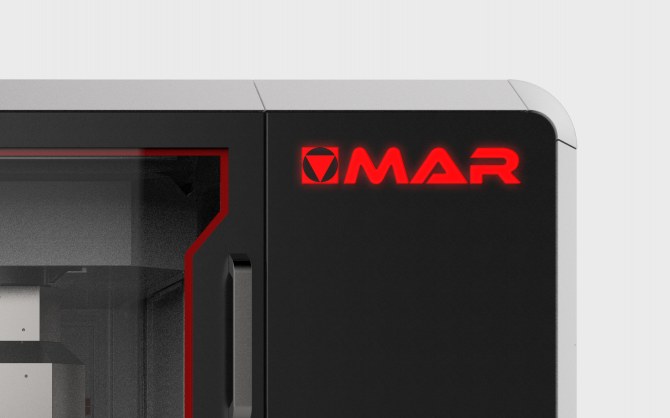

            Anstelle der klassischen Industriesirenen wurde eine innovative Lösung gewählt, mit der man die verschiedenen Betriebszustände der Maschine mit einer RGB-LED anzeigen und die Marke des Kunden hervorheben kann.
