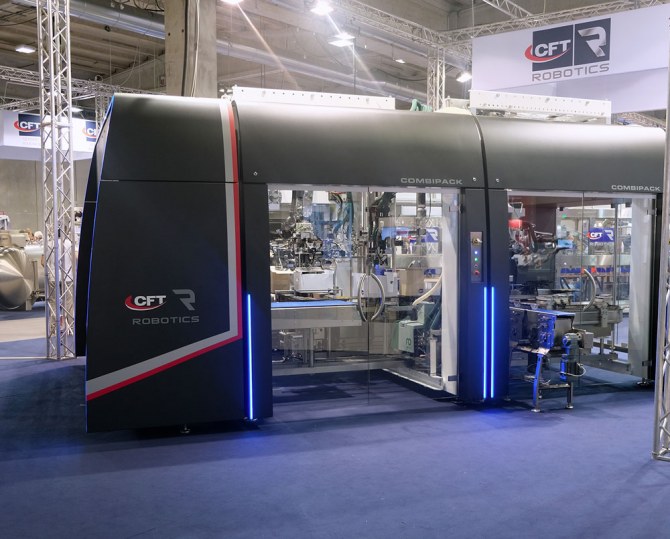

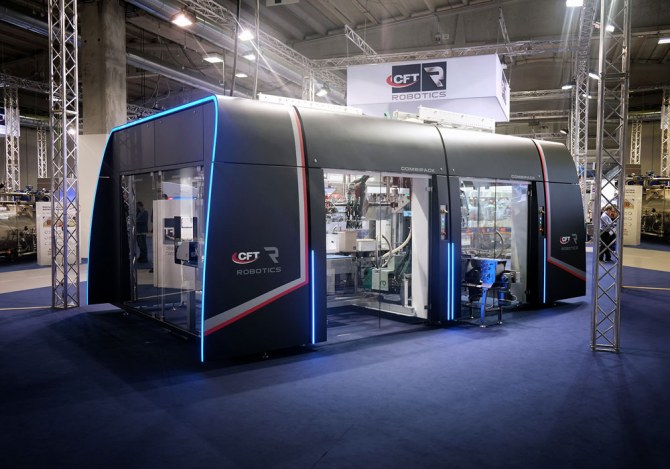

ADV Combipac ist das neue kompakte Verpackungssystem von CFT Robotics


Abmessungen
9.1(B)x4.04(H)x2.7(T)M
Jahr
2019
Materialien
Karbonstahl,monolithische Verglasung, weißes mattes Polycarbonat

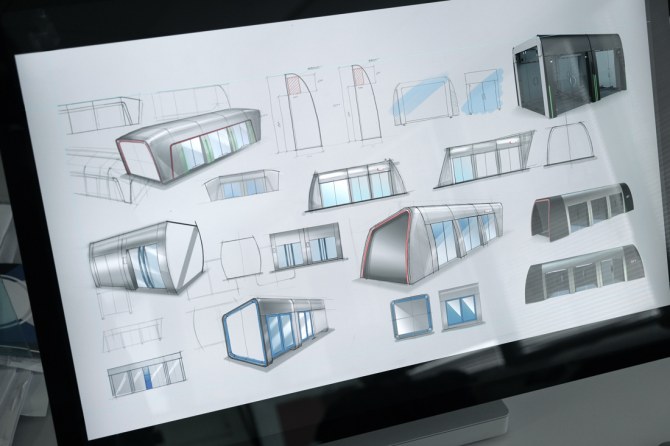

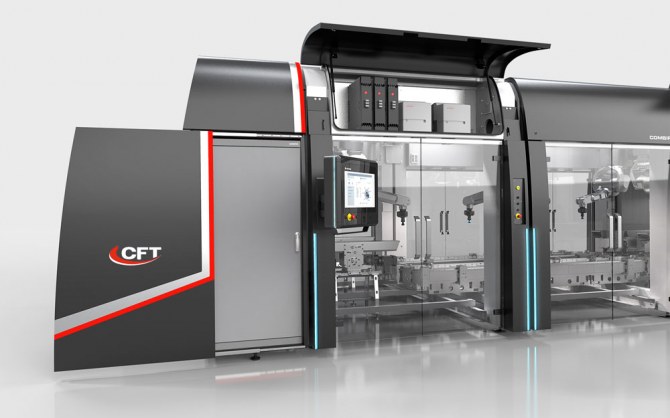

Eine automatische Maschine für das multifunktionale Sekundär-Verpacken und zahlreiche Funktionen einschließlich Montage, Füllen, Verschließen und Palettierung von Kartons. Ein innovatives Design, das mit der Welt der Karosserien für die industrielle Automatisierung verbunden ist und im Dienste einer Technologie steht, die schützt und optimiert.

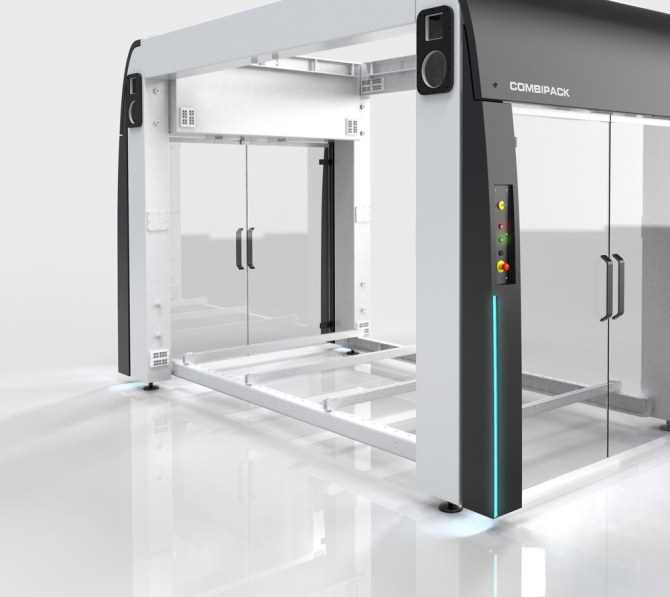

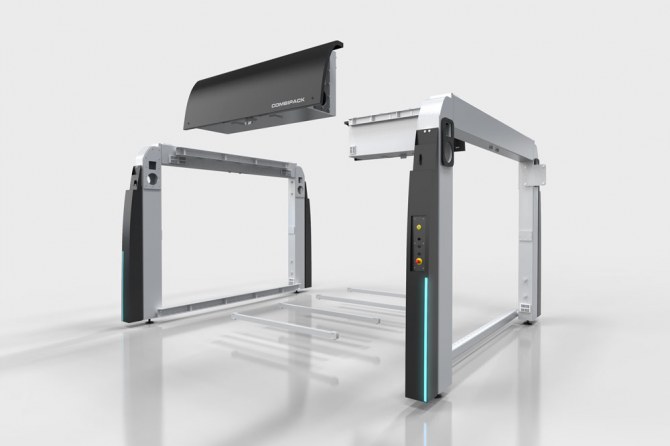

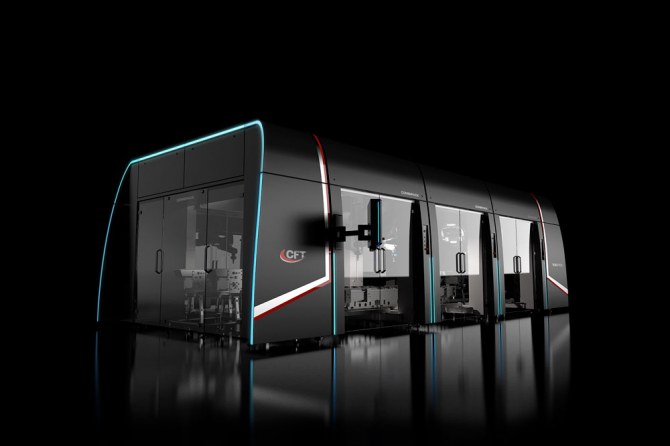

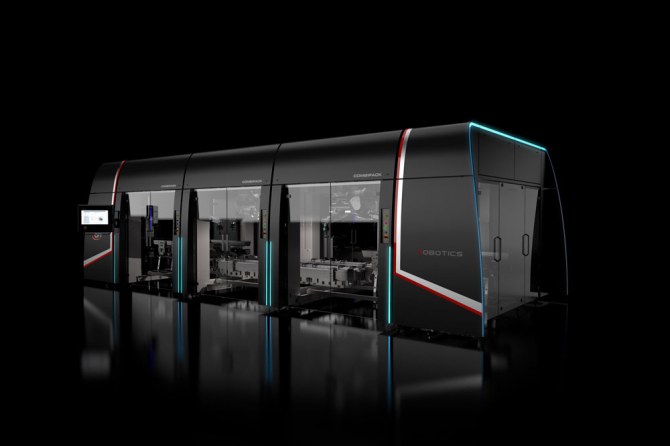

    Modulares Design

    Im Gegensatz zu Konkurrenten, die statische Linien bauen, die durch trennende Schutzvorrichtung und Schutzsysteme geschützt sind, die speziell für diese spezifische Konfiguration entwickelt wurden, kann ADV aus einer variablen Anzahl von Standardmodulen, abhängig von den Phasen des Produktionsprozesses, zusammengesetzt werden.

      Technologie und Verkleidungsgehäuse sind integriert und können zusammen angeordnet werden, um verschiedene Layouts zu erstellen, die so angepasst werden können, dass sie eine oder mehrere der folgenden Phasen umfassen: Montage, Füllen, Verschließen und Palettierung.

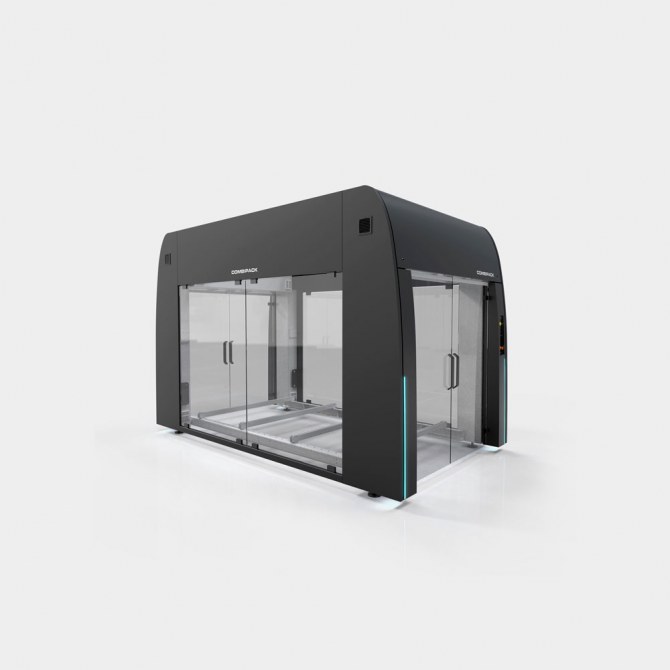

      Die Anhänge am Ende der Linie sind so strukturiert, dass sie die elektrischen Schaltschränke aufnehmen können. In der Einzelmodulausführung gibt es dagegen einfache Verschussplatten aus lackiertem Blech.

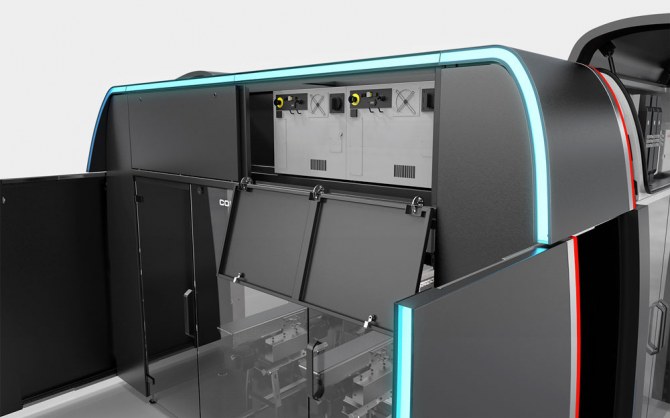

        Nutzlastverkleidung mit organisierten Bereichen

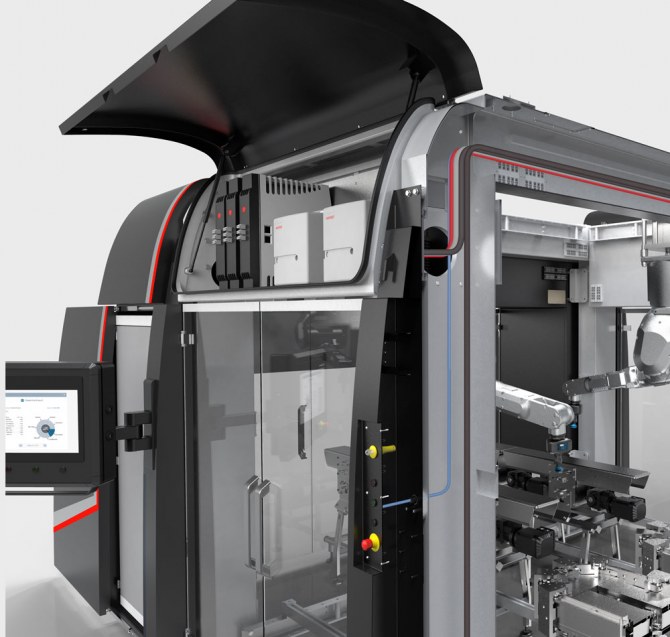

        Für die Verdrahtung der Fanuc-Schaltschränke wurde eine Reihe von Sicherheitsräume vorbereitet.
        Zur Öffnung sind Teleskopführungen, Gasfedersysteme, Klappscharniere vorgesehen.

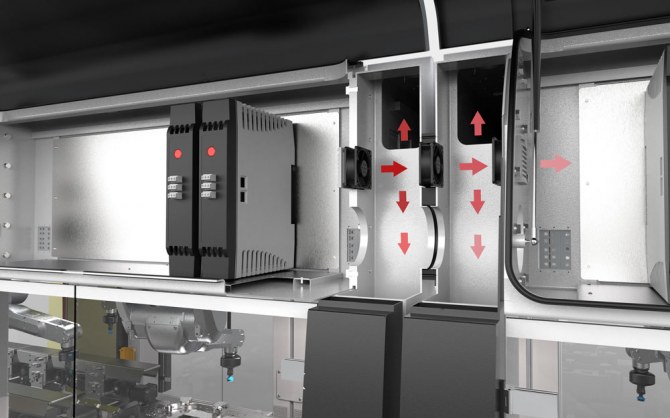

            Der Raum, in dem die Fanuc-Steuerungen untergebracht sind, entspricht der industriellen Zertifizierung IP55, wodurch der Schutz vor Wasser und Staub gewährleistet ist. Jedes Fach ist mit einem Wärmeableitungssystem ausgestattet.


              Das elektrische System verläuft innerhalb des Rahmens und ist somit nicht sichtbar, aber durch spezielle Öffnungen zugänglich.

              Diese bauliche Lösung vereinfacht die Reinigungsarbeiten, die im Bereich der Lebensmittelindustrie täglich mit Hochdruckreinigern durchgeführt werden, erheblich



                Ästhetik und Zubehör

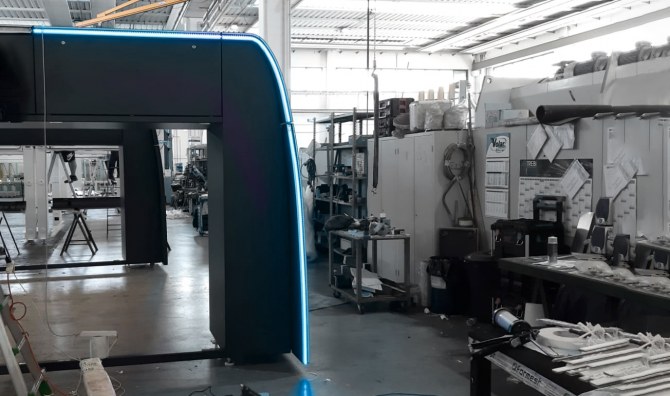

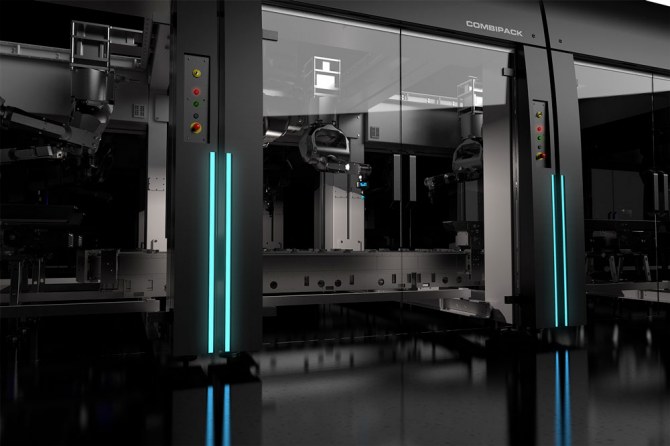

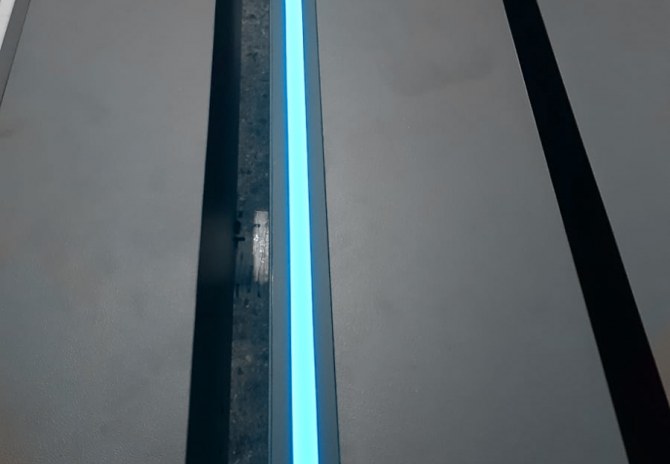

                Die RGB-LED ist ein Touch industrielles Design: Die Lichtbänder sind zwischen den verschiedenen Modulen angeordnet und rahmen die Anhänge ein, wodurch die Formgrenzen betont werden.

                Darüber hinaus ermöglichen sie es, den Arbeitsstatus des Produktionsprozesses aus allen Richtungen zu überwachen, was der Verkleidung Stil und Benutzerfreundlichkeit verleiht.

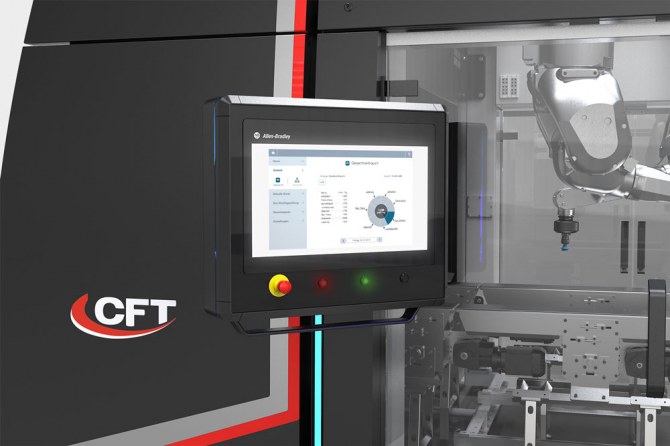

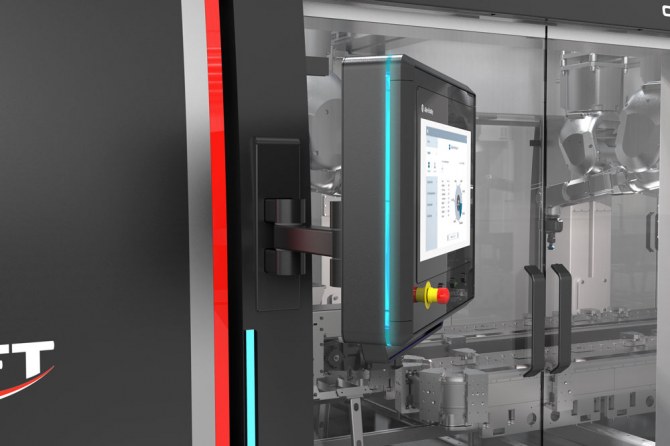

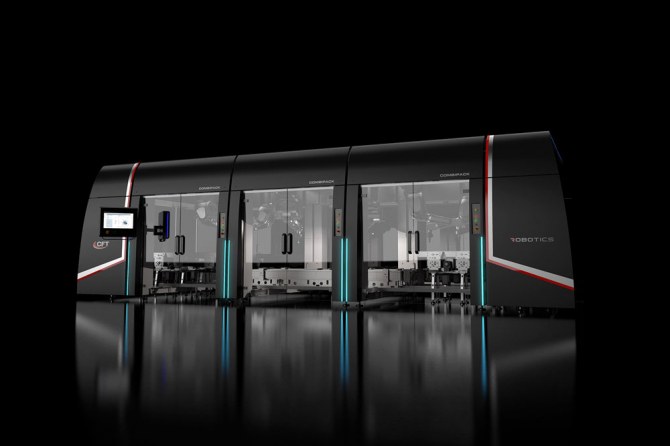

                    Das Zubehörsortiment umfasst ein speziell entwickeltes Bedienerpult, dessen abnehmbare Frontplatte verschiedene Monitortypen aufnehmen kann.



                    Die Kabeldurchführung erfolgt durch einen entsprechend gestalteten und völlig wasserdichten Gelenkarm Das Profil wird durch LEDs zur Anzeige des Betriebsstatus bereichert.

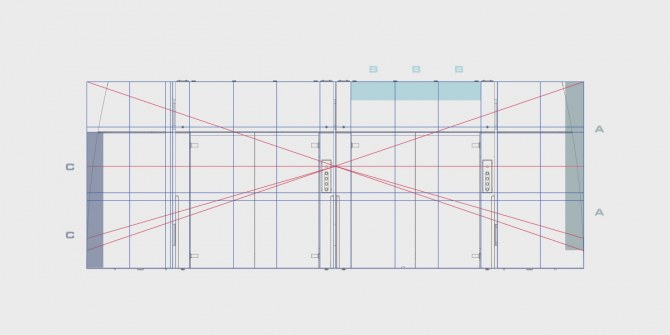

                        Farben und Grafiken

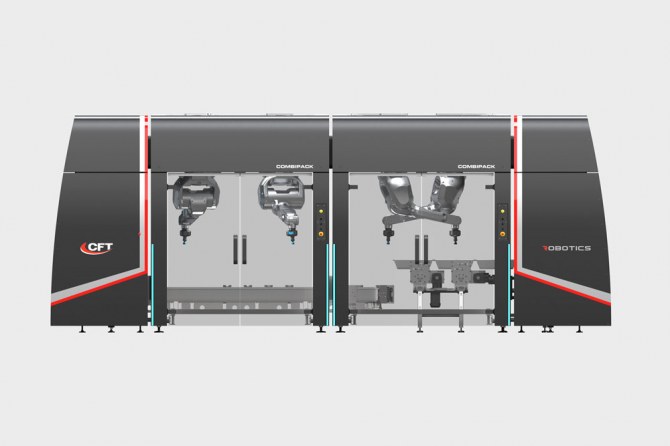

                        Die Aufkleber sind so gestaltet, dass sie die Aufmerksamkeit auf das Herzstück der Maschine richten. Die Grafiken erinnern an die Firmenfarben, die durch die Verwendung von Silbergrau bereichert werden, das an die Welt der Industrieautomation und Robotik erinnert.



                        Die Pfosten sind durch Abdeckungsgehäuse mit rein ästhetischer Funktion geschützt, die die Zweifarbigkeit garantieren. Im gesamten Innenteil findet man RAL 9003, um die Helligkeit zu fördern, und an der Außenseite RAL 7021 fein strukturiert ungewöhnlich für die Lebensmittelindustrie und mit einem starken technologischen Charakter.

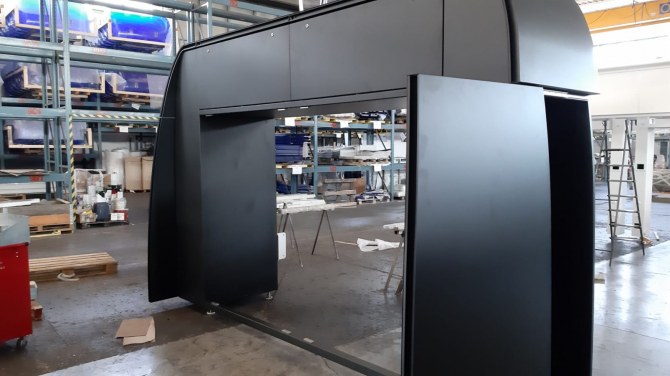

                        Die Nutzlastverkleidung wurde so konzipiert, dass sie in kürzerer Zeit und zu geringeren Kosten hergestellt werden kann.

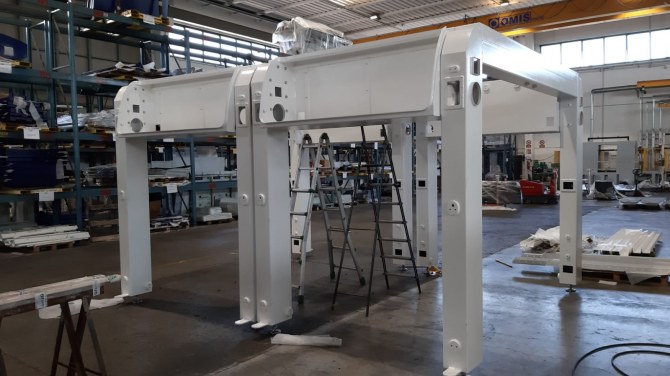

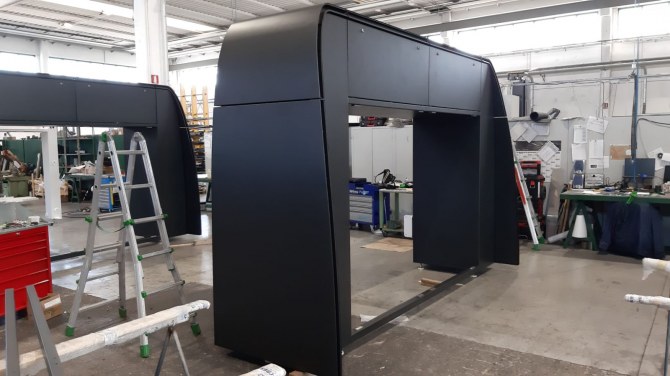

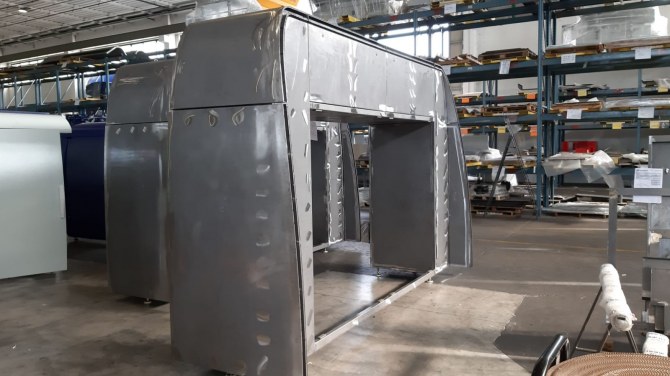

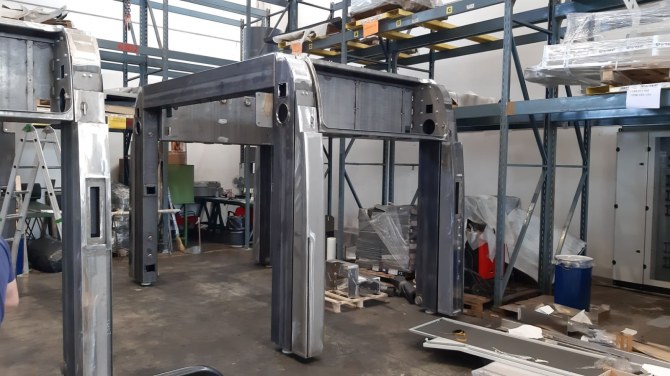

                        Einfache Rahmenbaumontage

                        Symmetrische Module, unabhängig voneinander montierte Elemente und die Modularität der Struktur während der Montage haben das Engineering erleichtert.

                        Diese Kunstgriffe ermöglichen es den Arbeiter mit dem Metallbau der verschiedenen Module voranzukommen und erleichtern die Handhabung während des Transports und der Montage.
